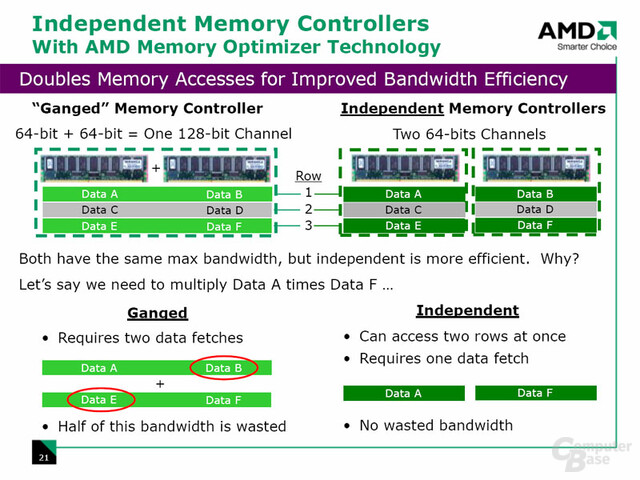

AMD K10 memiliki teknologi yang berbeda dengan AMD sebelumnya. Salah satunya adalah dalam hal memory controller dimana pada AMD K10 dikenal istilah ganged dan ungaged. AMD k10 memiliki karateristik memory bandwith yang tidak setinggi dengan AMD K8 namun terdapat peningkatan pada cache memory. Entah kenapa memory bandwith di K10 lebih rendah ada beberapa informasi yang menyebutkan kalau AMD sengaja membuatnya lebih rendah agar mudah di overclock, seperti yang sudah kita ketahui bahwa sejak jaman AMD K8 Memory contoller sudah berada di prosesor sehingga semakin rendah latency memory controller tentunya membuat prosesor terbebani untuk berjalan lebih tinggi.
Kembali ke soal ganged dan unganged, ini adalah teknologi baru AMD dimana sistem dual channelnya terpisah 64bitx2 sebelumnya adalah 128bit. apa yang membedakan kedua adalah pada sistem ganged maka lebar jalur data yang digunakan adalah 128bit berasal dari lebar jalur data memory 1 digabung Lebar jalur data memory 2 sehingga lebar jalurnya mejadi lebih besar. sedangakn unganged tidak menggabung jalur tetapi berdiri sendiri-sendiri. Bila digambarkan seperti ini kira-kira:
Manakah yang lebih baik??
Penggunaan komputer sekarang mengarah pada trend multitasking dimana banyak perkerjaan diselesaikan sekaligus. Mengau pada kenyatan tersebut menurut saya setting memory yang bagus adalah pada mode unganged. Karena dengan memisahkan jalur memory dan memory berdiri sendiri-sendiri maka akan lebih efisien dalam penggunaanya.
Sebagai contoh komputer menjalankan 3 proses secara bersaaman. proses 1 membutuh data di memory 20mb dan proses 2 membutuhkan data 10mb dan proses 3 membutuhkan data 100 mb di memory. Dengan unganged mode maka data tersimpan pada 2 tempat berbeda (keping 1 dan keping 2). proses 1 mengambil data dari memory 1 sebesar 20mb dan tanpa harus menunggu proses 2 data sebesar 20mb dapat langsung di transfer dan semakin kecil datanya tentunya akan semakin cepat sehingga proses 1 dapat berjalan lebih cepat dibandingkan menggunakan mode ganged. Bila menggunakna mode ganged maka 2 jalur memory digabung menjadi 1 sehingga data yang ditransfer menjadi sebesar 130MB untuk 3 proses tersebut akibatnya proses 1 dan 2 yang hanya membutuhakn data yang kecil proses menjadi lebih lama karena harus menunggu data yang 100mb ditransfer.
sehingga mode unganged lebih cocok digunakan untuk penggunaan multitasking sedangkan untuk pekerjaan yang cenderung singel tasking dan membutuhkan transfer data dari memory dalam ukuran besar mode ganged akan lebih cocok. Sebab data yang besar akan lebih cepat ditransfer bila lebar jalurnya digabung
walaupun demikian tidak ada beda yang signifikan dalam penggunaan mode dual channel ganged maupun unganged. jadi sesuaikan dengan kebutuhan anda yang pasti mode ganged akan lebih sulit mencapai kestabilan dibanding ungagend
HSF dengan teknologi HDT memiliki kelemahan pada basenya yang tidak dan terdapat ruang antara proc dengan HSF saat dipasang. Masalah ini menyebabkan kemampuan HDT tidak optimal. Base yang tidak rata bisa dioptimalkan dengan melakukan lapping agar base heat dengan base aluminiumnya bisa lebih rata sehingga celah-celah antara HSF dengan proc bisa diminimalkan. Sedangkan untuk mengatasi timbulnya ruang antara proc dengan HSF sehingga diperlukan thermalpaste agar penyerapan panasnya optimal.
Untuk hasil terbaik pemberian thermal pasta harus menutupi semua permukaan prosesor agar penyerapan panas optimal. Cara pemberianya dioleskan pada 2 permukaan heatpipenya tapi tidak diratakan semuanya. Tujuan pemberian secara drop adalah agar tidak terjadi lubang2 pada pasta saat HSF ditekan. Bila diratakan pada permukaan proc atau permukaan Base HSF maka saat ditekan akan menimbulkan lubang2 pada permukaan antara prosesor dengan base HSF. Pengujian menurut benchmarkreviews menemukan cara mengoleskan pasta yang baik pada HSF HDT.
Read the rest of this entry »
Dulu pernah bermasalah dengan yang namanya token pin sampai bolak-balik 3 kali ke bank hasilnya nihil code dari token g match sama applikasi internet banking. di situ aku dah curiga kalau tokenya error tapi CSnya tetep aja ngeyel. Pihak IT bilang dah dikonekin antara account sama tokenya dari situ udah jelas kalau tokenya error alias rumus generatornya g sama ama rumus generator di websitenya. Dari kejadian itu aku coba analisis cara kerjanya kalau bisa dideskripsikan caranya kerjanya kurang lebih kayak gini.
1. Akun bank link ke database internet banking terus dari situ dibuatin namanya user name dan passowrd yang dilink ke account bank. Misalnya:
akun bank number: 123456 dilink ke username : user sama passwordnya. Jadi ketika konek ke internet banking informasinya diambil dari database account banknya.
2. Setelah proses pembuatan user dan link account bank sekarang Token Pinya yang di linkan. Menurut pemikiranku setiap token punya rumus pengacakan yang berbeda-beda. Nah rumus pengacakan ini diberi sebuah kode yang ditempel di belakang Token Pin.
3. Kemudian setelah token jadi dimasukin rumus ke dalam database internet banking rumus pengacakan itu dan dilinkan dengan kode Token Pin. Untuk databasenya bisa dari database internet banking atau dari database pembuat tokenya. Jadi kalau digambarkan misal gini:
Rumus Kode Token Pin
jumlah digit/10*2 ABC-123
nah hasil dari pengacakan ini tentunya ada banyak sekali bisa jutaan, aku kurang ngerti gimana cara kerja generate key tapi gambaranya sih kayak gitu.
4. Lalu Kode Token Pin di linkan ke account bank. Misal User name admin di linkan ke kode Token Pin ABC-123
5. Jadi ketika aplikasi meminta code hasil pengacakan misal dari kode 654321 maka applikasi akan mencari rumus pengacakan pada account yang bersangkutan misal akun admin. kemudia mencari rumus pengacakanya misal jumlah digit/10*2 dan token Pin juga mengacak menggunakan rumus yang sama. Nah ketika dimasuka angkanya ke dalam applikasi akan dilakukan pencocokan hasil pengacakanya. Misal dari token keluar angka 45678 nah applikasi internet banki melakukan generate juga dan tentunya menghasilkan banyak sekali angka. dari banyak hasil angka itu lalu dicocokan pakah kode 45678 merupakan hasil perhitungan dari rumus yang sama dengan rumus aplikasi. kalau sama berarti proses dilanjutkan.
kurang lebih seperti itu prosesnya berdasarkan pemikiranku. Tapi ada hal yang aku belum ngerti apakah hasil perhitungan generatenya dimasukin ke dalam list atau dengan model ngitung keluar banyak hasil terus dicocokin. Aku pernah nyoba waktu transfer apply 1 suruh generate dari kode akun banknya terus aku catet hasilnya. Lalu yang Appl 2 juga aku catet hasilnya. Nah untuk transfer kedua kalinya aku coba masukin kode yang sama dan ternyata masih bisa jadi kode yang udah pernah dimasukin sepertinya tidak dihapus dari daftar hasil perhitungan generator, entah di tokenya apakah hasil tersebut akan muncul lagi atau tidak.
Demikian sedikit share dari aku kalau ada yang salah tolong dikoreksi kalau ada yang kurang tolong ditambahkan
Mungkin anda pernah mendengar program terra copy. Program tersebut digunakan untuk mempercepat proses copy file. Tetapi terracopy bukanlah yang tercepat dan terbaik. Menurut saya rich copy lebih cepat dari terra copy dan punya banyak keunggulan. Program rich copy adalah buatan dari microsoft semula hanya digunakan pihak internal microsoft dalam mengcopy file. Rich Copy mengalami perkembangan sampai akhirnya dikeluarkan untuk public. Software ini free tujuanyan untuk mempecepat proses copy file. Lalu apa saja keunggulan dari rich copy???
Karena program ini dibuat oleh microsoft maka sudah pasti optimize dengan windows OS. Rich Copy mampu mengcopy 3 file sekaligus secara simultan dan dapat di pause atau diteruskan. Jadi ketika komputer tiba-tiba mati atau hang maka proses copy masih bisa diteruskan. Rich copy proses copy filenya mirip dengan program download manager. saya sudah mencoba program ini dan memang lebih cepat namun belum pernah membandingkanya dengan terra copy secara langsung. Namun dari sisi kemudahan dan interfacenya sangat user friendly dan prosesnya yang mirip dengan download membuat kita dapat menghentikan proses copy sementara saat dibutuhkan kinerja hardisk misal saat akan melakukan rendering atau main game. Proses copy dapat dihentikan sejenak tanpa harus mengulang dari awal atau filenya rusak
Setelah dihebohkaan dengan kemunculan PCP+ Baby raptor sekarang PCP+ mengeluarkan seri terbaru dari varian baby raptor. Seri ini adalah Baby Ultra Raptor, motherboard ini bisa dibilang gabungan antara Baby raptor dengan ultra raptor. Sebenarnya salah satu keunggulan dari baby raptor adalah kemampuan menjalankan DDR2 dan DDR3 sehingga menjadi solusi yang ekonomis bagi konsumen. Bagaimana bila keunggulan ini digabungkan dengan ultra raptor??? mari kita liat beberapa keunggulan dari Baby ultra raptor ini.
Spesifikasi:
- AMD™ 790GX Chipset and AMD™ SB750 Chipset
- Combo Memory DDR3 & DDR2
- Supports AMD AM3, AM2+ & AM2 Phenom II, Athlon II, Sempron series processors
- AM2+ Socket
- 100% JAPANESE FULL SOLID capacitors
- Integrated ATI Radeon HD 3300 GPU(For Directx 10)
- Support AMD OverDrive(AOD) Technology
- Supports ATI Hybrid CrossFire Technology
- Supports ATI CrossFireX Technology @8×8 PCIE 2.0
- 4 Slot Dual Channel DDR3 1333 Upto 16GB
- 2 Slot Dual Channel DDR2 1066/800 Upto 4GB
- Integrated Serial ATA2 3Gb/s with RAID function
- Integrated Gigabit LAN and e-SATA
- Integrated ALC888 HD Audio CODEC with 8.0 CH
- Supports Blu-ray/Full HD DVD playback
- CPU Vcore 7-Shift / DVI Port/ Debug Port/HDMI port/VGA port
- Ready for Windows® Vista™ & Windows 7
- Integrated DDR3 128MB side port memory
- AMD GAME Ready
- ATX Form Factor
Ada hal baru yang ditawarkan pada board ini. Baby Ultra raptor memiliki 4 slot untuk DDR3 dan 2 slot untuk DDR2 ini menunjukkan bahwa Baby ultra raptor ditujukan bagi yang ingin upgrade ke DDR3 namun sementara waktu menggunakan DDR2. Selain itu sound card sudah menggunakan ALC888 dibanding sebelumnya yang masih ALC883. Terdapat penambahan debug led dan kipas untuk souht brigednya.
Dalam overclocking dikenal istilan FSB ( Front Side Bus ) yang merupakan clock dari prosesor. Makin tinggi FSB maka makin tinggi Clock prosesor yang dihasilan. Dalam overclocking ada 2 hal yang bisa dilakukan untuk menaikan clock prosesor. Total Clock prosesor dihasilkan dari FSB x Multipler sebagai contoh:
Prosesor dengan clock 3200mhz dengan default FSB 200mhz maka total diperoleh dari 200×16. Dari sini kita bisa melihat bahwa untuk menaikan total clock yang diperlukan adalah menaikan FSB atau Multiper. Untuk prosesor yang Unlock multipler ke atas akan lebih mudah menaikan multipler untuk mendapatkan total clock yang lebih tinggi. Tetapi menaikan multipler membuat CPU Volt yang dibutuhkan lebih besar sehingga panas yang dihasilkan pun juga lebih tinggi.
Menaikan FSB dalam beberapa pengujian seperti Super PI memberikan hasil yang lebih baik dari pada kenaikan multipler pada total clock yang sama. Proses logikal akan lebih cepat selesai dengan FSB yang lebih tinggi.
Apa saja yang harus dilakukan untuk mendapatkan FSB yang tinggi ?
Perlu dipahami bahwa menaikan FSB membuat clock memory juga ikut naik dan peran dalam menaikan FSB adalah pada motherboard atau chipset motherboardnya jadi kunci utama dalam menaikan FSB adalah menggunakan motherboard yang bagus.
Apa saja kriteria motherboard bagus??
Mainboard yang bagus adalah yang mampu menaikan FSB hal ini dipengaruhi oleh kualitas dari chipset dan komponen penunjangnya. Chipset pada mobo bisa sama menggunakan ATI 790GX misalnya tetapi kualitasnya berbeda. Nah bagaimana kita mengetahui kualitas sebuah chipset?? sebenarnya sangat mudah. Motherboard high end dapat dipastikan memiliki chipset yang bagus kenapa bisa demikian?? proses produksi sebuah motherboard katankan ASUS dan Gigabyte dimana terdapat banyak varian disana mulai dari high,middle sampai low end pada tipe chipset yang sama. Mengapa gigabyte membuat ini karena kualitas dari chipset yang diterima pabrik tentu berbeda. Pada mobo high class sudah ditanamkan chipset grade A sedangkan middle grade B,dsb. Namun hal ini tidak berlaku pada motherboard yang tidak memiliki banyak varian seperti BIOSTAR karena semua mobo berada pada kelas yang sama bisa dipastikan chipset yang dipakai adalah random acak untuk setiap motherboard.
Read the rest of this entry »
Update Bios bisa dilakukan under windows maupun under dos. Update yang paling gampang menggunakan utility under windows seperti winflash. Tetapi update under windows biasanya sering terjadi error apabila ada program yang mengakses informasi dari BIOS. Terlebih untuk flashing BIOS Mod tidak disarankan under windows karena bisa terjadi error. Langkah yang paling safe menurut saya adalah under DOS dengan windows 98 DOS.
Pada toturial kali ini akan dibahas update BIOS pada AMI Bios under dos.Beberapa hal yang perlu disiapkan:
1. File BIOS yang akan digunakan untuk update
2. Program flashernya yaitu AFUDOS
3. Bootable Flash disk
4. UPS
Membuat Flash disk bootable
Flash disk digunakan untuk meload DOS sistem sehingga dapat digunakan untuk update. Untuk membuatnya siapkan program berikut ini:
1. HP USB TOOL
2. msdossystem
Langkah membuat Flash disk Bootable:
1. Jalankan HP USB Tool
2. Klik quick format dan create a Dos Startup arahkan pada folder msdossystem yang sebelumnya sudah di extract
3. Klik start dan tunggu sampai selesai. Sekarang flashdisk sudah dapat digunakan untuk boot
Update Bios
1. Copy file BIOS dan AFUDOS ke dalam flash disk agar mudah copy saja di bagian root direktory
2. Boot komputer dengan flashdisk pada saat boot awal komputer arahkan bootnya ke flashdisk
3. Setelah masuk ke DOS Prompt ketikan:
AFUDOS namafilebios /p /b /n /c
4. Tunggu prosesnya sampai selesai jangan sampai PC mati atau di restart untuk itu gunakan UPS agar proses update lancar dan tidak terhenti. Prosesnya memakan waktu sekitar 3 menit.
nb:
program flasher AFUDOS harus bernama AFUDOS agar bisa dieksekusi
Keluarnya prosesor AMD Phenom II X2 550BE benar-benar mengemparkan dunia processor. Kehadiran prosesor ini mampu menggeser Phenom II X3 720 BE. Salah satu faktornya adalah kemampuanya dalam unlocking. Ya unlocking prosesor menjadi fenoma prosesor AMD Phenom, Sejak keluarnya native quad core memungkin sebuah prosesor memiliki core yang independen. Maksud independen disini adalah core berdiri sendiri-sendiri dalam artian core di pasang 1-1 di prosesor. Hal ini lain dengan prosesor core 2 quad dimana merupakan gabungan core 2 duo. Core 2 quad menggabungkan 2 buat prosesor core 2 duo sehingga memiliki 4 core. Tetapi 4 core dalam core 2 quad bukanlah native 4 core melainkan native 2 core. 1 corenya memiliki 2 core sehingga menjadi 2 core.
Lalu apa kelebihan dari native quadcore???salah satu kelebihannya adalah core mampu di overclock sendiri-sendiri. Misal core 1 dijalankan pada clock 3100mhz sedangkan core 2 dan 3 pada 2000mhz dan core 4 pada 800mhz. Selain itu antar core bisa terjadi sharing misal core 1 dengan core 4, core 2 dengan core 3,dan sebaliknya. Hal ini tidak terjadi pada prosesor quad core intel, core 2 quad. Core 1 hanya dapat sharing dengan core 2 dan core 3 hanya dapat sharing dengan core 4 tidak dapat silang core 1 dengan core 4. Dari prinsip kerja yang demikian dapat dilihat bahwa kinerja dari native quad core jelas lebih baik. Prosesor Phenom I adalah cikal bakal dari prosesor pertama yang menerapkan teknologi native multicore tetapi implementasi yang dilakukan AMD nampaknya mengalami kegagalan sehingga phenom I kalah telak dengan core 2 quad.
Hadirnya phenom II ini benar-benar mengembalikan kejayaan AMD dimana perfomanya mengalami peningkatan dan hasil overclock yang luar biasa. Memang secara perfoma real AMD Phenom II tidak mampua mengalah Intel Core i7 tetapi dalam hal game dan price perfoma AMD unggul mutlak oleh intel.
Kembali soal AMD Phenom II X2 550BE, amd sepertinya memberikan kejutan pada prosesor ini. Telah disinggung diatas bahwa prosesor native multicore dapat di custom per corenya. Inilah yang dilakukan AMD, dalam proses produksinya prosesor X4,X3,X2,X1 bisa saja dibuat dalam 1 cetakan. Dimana ketika proses pembuatanya mengalami defect 1 core maka dijual dengan label prosesor X3, bila 2 core defect dijual menjadi X2. Disini AMD memulai keajaiban itu beberapa prosesor phenom II X2 550BE memiliki 4 core sempurna (non defect) tetapi 2 core tambahan itu disembunyikan dan secara default hanya 2 core yang berjalan. Hebatnya lagi motherboard SB750 seperti mobo berchipset AMD 790 memiliki fitur ACC (Advance Clock Calibrator) fitur ini memaksa bios melakukan calibrasi pada prosesor hasilnya ketika fitur ini diaktifkan prosesor dapat dikenali sebagai prosesor X4. Sangat simple sekali proses unlocking yang dilakukan. Namun tidak semua prosesor dapat dilakukan unlock bisa 1-3 core ada yang defect proses ini tidak dapat dilakukan kalaupun bisa prosesor menjadi tidak stabil.
Belakangan prosesor keluaran baru sudah tidak ada yang unlock dan AMD memblokir fitur ACC dengan meminta semua produsen motherboard memblokir fitur tersebut. Namun jangan khawatir banyak BIOS Mod bertebaran yang tentunya tidak membloking fitur ACC ini dan kalau tidak ada BIOS mod dapat menggunakan BIOS versi sebelumnya.
Tip dan Trik Unlocking prosesor AMD
Beberapa prosesor yang dapat di unlock adalah AMD Phenom II X3 720BE dan phenom II X2 550BE. Presentasi keberhasilanya cukup tinggi. Untuk melakukanya anda harus memilih prosesor dengan batch kode produksi tertentu.
1.Batch yang sama dengan prosesor yang sudah berhasil terunlock diyakini memiliki kesamaan sebab batch adalah kode produksi jadi prosesor yang memiliki batch sama berarti diproduksi secara bersamaan dalam 1 cetakan yang sama sehingga kemungkinan memiliki potensi unlock sangat besar.
2. Motherboard dengan chipset AMD 790 atau yang menggunakan SB750 sebab di mobo tersebut terdapat fitur ACC yang digunakan untuk mengunlock prosesor
3. BIOS Modification atau BIOS lama. Hal ini digunakan agar BIOS tidak terblokir fitur ACC sebab bila anda membeli mobo baru maka fitur ACC akan diblock
4. Gunakan pendingin tambahan sebab ketika berhasil unlock maka TDP Prosesor akan bertambah dan ini mengakibatkan suhunya juga ikut bertambah seiring bertambahnya core dan TDP
Testing prosesor unlock
Prosesor yang sudah berhasil di unlock perlu dilakukan test apakah core tambahanya sempurna atau defect. Pengujian standartnya adalah menggunakan software uji Cinebench dan 3dmark. Apabali gambar yang dihasilkan saat test bintik-bintik maka dapat dipastikan core tambahan tersebut adalah defect atau tidak sempurna dan anda kurang beruntung mendapatkan prosesor ini.
Test selanjutnya adalah kestabilan dapat menggunakan software prime95 atau OCCT serta test kestabilan penggunaan sehari-hari apabila tidak ada masalah selamat anda beruntung memiliki prosesor 4 core dengan harga 2 core.
Akhirnya timbul niatan juga buat beresin blog ini. Setelah kemarin domain expired dan berantakan akhirnya ada waktu luang untuk menata ulang ini kembali. Template sudah dibikin sendiri dan wordpress sudah di update ke yang terbaru. Semua post-post sudah dimasukan.
Kali ini ada sedikit bagian di review merupakan tulisan saya di blog http://www.chip.co.id/wdmydrive/ karena saya telah memangkan sebuah hardisk 1TB dari WDC sehingga saya berkewajiban mereviewnya selama 3 bulan. Tentunya untuk memperebutnya hardisk lagi sebesar 2TB.
Setelah selesai installasi saatnya untuk melakukan benchmarking. Pada benchmark kali ini sistem yang dipakai adalah sebagai berikut:
AMD Phenom II X4 B50 3100mhz
Biostar 790GX A3+
Adata 2×2GB PC1333 @ 16000
PSU Acbell E2 470
Windows 7 RTM 64bit build 7600.16385
Software yang akan digunakan adalah
1. HD Tach 3.0.1
2. HD Tune 3.50
3. Crystal Mark
4. PC mark 2005
Sebelum melihat hasilnya berikut ini informasi hardisk WDC 1TB Black series
1. Pengujian menggunakan software Uji HD Tach
IDE MODE
AHCI MODE
Terlihat bahwa saat menggunakan AHCI Mode perfoma HDD WDC 1TB Black series menunjukkan perfoma terbaiknya yaitu pada kisaran 222MB/s dan average readnya mencapai 92,4MB/s Read the rest of this entry »
